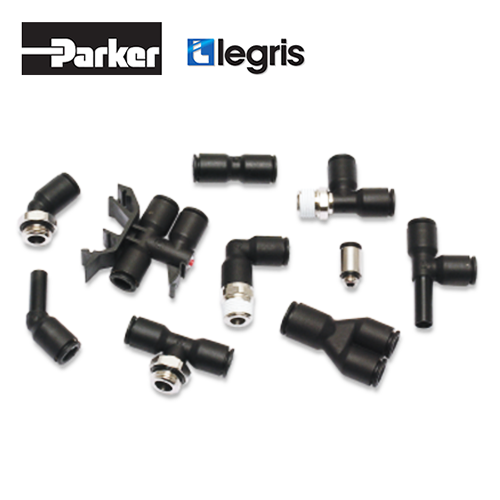

GD1001 – Legris Push In Fitting; Fluids : Compressed Air; Materials : Technical Polymer, Nickel-Plated Brass, NBR; Max. Pressure : 20 bar; Temp : -20 To 80 °C; Tube (Metric) : 3 To 16 mm; Tube (Inch) : 1/8″ To 1/2″; Threads (BSPP, BSPT & NPT) : M3 To 1/2″; Series : LF3000

อุปกรณ์ข้อต่อ, ท่อลม, วาล์ว, Coupling, Air Gun ทนทาน และปลอดภัย สำหรับงานหนัก (Heavy Duty) ทำงาน 24 ชม. รับประกัน 2 ปี จากประเทศฝรั่งเศส (France)

Categories: , ,

Description

ข้อต่อลมแบบ Push-In (Push – In Fitting)
ของไหลที่เหมาะสม : ลมอัด
ความดันสูงสุด: 20 bar
อุณหภูมิสูงสุด: -20˚C To + 80˚C
แรง Vacuum: 755 mmHg
วัสดุของข้อต่อ: พลาสติกวิศวกรรม, ทองเหลืองชุบนิเกิล
3175 ข้อต่อตรงเกลียว BSPT 3101 ข้อต่อตรงเกลียว BSPP และเกลียว M5

Model Ø (mm) Port size
3175 04 10 4 R1/8″
3175 04 13 4 R1/4″
3175 04 17 4 R3/8″
3175 06 10 6 R1/8″
3175 06 13 6 R1/4″
3175 06 17 6 R3/8″
3175 06 21 6 R1/2″
3175 08 10 8 R1/8″
3175 08 13 8 R1/4″
3175 08 17 8 R3/8″
3175 08 21 8 R1/2″
3175 10 10 10 R1/8″
3175 10 13 10 R1/4″
3175 10 17 10 R3/8″
3175 10 21 10 R1/2″
3175 12 13 12 R1/4″
3175 12 17 12 R3/8″
3175 12 21 12 R1/2″
3175 14 17 14 R3/8″
3175 14 21 14 R1/2″
Model Ø (mm) Port size
3101 04 19 4 M5
3101 04 10 4 G1/8″
3101 04 13 4 G1/4″
3101 06 19 6 M5
3101 06 10 6 G1/8″
3101 06 13 6 G1/4″
3101 06 17 6 G3/8″
3101 06 21 6 G1/2″
3101 08 10 8 G1/8″
3101 08 13 8 G1/4″
3101 08 17 8 G3/8″
3101 08 21 8 G1/2″
3101 10 13 10 G1/4″
3101 10 17 10 G3/8″
3101 10 21 10 G1/2″
3101 12 13 12 G1/4″
3101 12 17 12 G3/8″
3101 12 21 12 G1/2″
3101 14 17 14 G3/8″
3101 14 21 14 G1/2
3114 ข้อต่อเกลียวใน เกลียว BSPP และเกลียว M5 3106 ข้อต่อตรงแบบท่อลม

Model Ø (mm) Port size
3114 04 19 4 M5
3114 04 10 4 G1/8″
3114 04 13 4 G1/4″
3114 06 10 6 G1/8″
3114 06 13 6 G1/4″
3114 08 10 8 G1/8″
3114 08 13 8 G1/4″
3114 08 17 8 G3/8″
3114 10 13 10 G1/4″
3114 10 17 10 G3/8″
3114 10 21 10 G1/2″
3114 12 17 12 G3/8″
3114 12 21 12 G1/2″
3114 14 17 14 G3/8″
Model Ø D1 (mm)  Ø D2 (mm)
3106 04 00 4 4
3106 06 00 6 6
3106 08 00 8 8
3106 10 00 10 10
3106 12 00 12 12
3106 14 00 14 14
3106 04 06 4 6
3106 04 08 4 8
3106 06 08 6 8
3106 08 10 8 10
ข้อต่อสแตนเลสแบบ Push – In (Stainless Steel Push – In Fitting)

ของไหลที่เหมาะสม : ลมอัด
ความดันสูงสุด: 30 bar
อุณหภูมิสูงสุด: -20˚C To + 120˚C
วัสดุของข้อต่อ: Stainless steel 316

3805 ข้อต่อตรงสแตนเลส เกลียว BSPT 3805 ข้อต่อตรงสแตนเลส เกลียว NPT

Model
Ø (mm)
Port size
3805 04 10 4 R1/8″
3805 04 13 4 R1/4″
3805 06 10 6 R1/8″
3805 06 13 6 R1/4″
3805 08 10 8 R1/8″
3805 08 13 8 R1/4″
3805 08 17 8 R3/8″
3805 10 13 10 R1/4″
3805 10 17 10 R3/8″
3805 12 13 12 R1/4″
3805 12 17 12 R3/8″
3805 12 21 12 R1/2″
Model
    Ø (mm)
Port size
3805 04 11 4 1/8″
3805 06 11 6 1/8″
3805 06 14 6 1/4″
3805 08 11 8 1/8″
3805 08 14 8 1/4″
3805 10 14 10 1/4″
3805 10 18 10 3/8″
3805 12 14 12 1/4″
3805 12 18 12 3/8″
3805 12 22 12 1/2″
3801 ข้อต่อตรงสแตนเลส เกลียว BSPP และ M5

Model Ø (mm) Port size
3801 04 19 4 M5
3801 04 10 4 G1/8″
