legris-lf3600

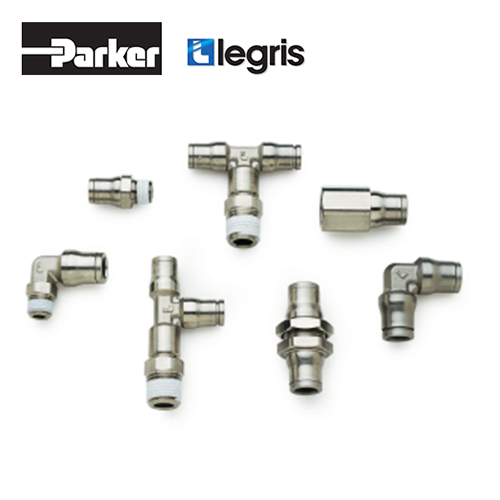

GD1003 – Legris Push In Fitting; Fluids : Compressed Air, Slightly Corrosive Industrial Fluids; Materials : High phosphorus Nickel-Plated Brass, FKM; Max. Pressure : 30 bar; Temp : -20 To 150 °C; Tube (Metric) : 4 To 14 mm; Threads (BSPP, BSPT & NPT) : M5 To 1/2″; Series : LF3600

อุปกรณ์ข้อต่อ, ท่อลม, วาล์ว, Coupling, Air Gun ทนทาน และปลอดภัย สำหรับงานหนัก (Heavy Duty) ทำงาน 24 ชม. รับประกัน 2 ปี จากประเทศฝรั่งเศส (France)

Categories: , ,

Description

ข้อต่อลมแบบ Push-In (Push – In Fitting)
ของไหลที่เหมาะสม : ลมอัด
ความดันสูงสุด: 20 bar
อุณหภูมิสูงสุด: -20˚C To + 80˚C
แรง Vacuum: 755 mmHg
วัสดุของข้อต่อ: พลาสติกวิศวกรรม, ทองเหลืองชุบนิเกิล
3103 ข้อต่อสามทางแบบเกลียวข้าง เกลียว BSPT 3108 ข้อต่อสามทางแบบเกลียวข้าง เกลียว BSPT

Model   Ø (mm) Port size
3103 04 10 4 R1/8″
3103 04 13 4 R1/4″
3103 06 10 6 R1/8″
3103 06 13 6 R1/4″
3103 08 10 8 R1/8″
3103 08 13 8 R1/4″
3103 08 17 8 R3/8″
3103 10 13 10 R1/4″
3103 10 17 10 R3/8″
3103 10 21 10 R1/2″
3103 12 13 12 R1/4″
3103 12 17 12 R3/8″
3103 12 21 12 R1/2″
3103 14 17 14 R3/8″
3103 14 21 14 R1/2″
Model Ø (mm) Port size
3108 04 10 4 R1/8″
3108 04 13 4 R1/4″
3108 06 10 6 R1/8″
3108 06 13 6 R1/4″
3108 08 10 8 R1/8″
3108 08 13 8 R1/4″
3108 08 17 8 R3/8″
3108 10 13 10 R1/4″
3108 10 17 10 R3/8″
3108 10 21 10 R1/2″
3108 12 13 12 R1/4″
3108 12 17 12 R3/8″
3108 12 21 12 R1/2″
3108 14 17 14 R3/8″
3108 14 21 14 R1/2″
3148 ข้อต่อสามทางตัว Y เกลียว BSPT 3104 ข้อต่อสามทางแบบท่อลม

Model    Ø (mm) Port size
3148 04 10 4 R1/8″
3148 04 13 4 R1/4″
3148 06 10 6 R1/8″
3148 06 13 6 R1/4″
3148 08 10 8 R1/8″
3148 08 13 8 R1/4″
3148 08 17 8 R3/8″
3148 10 13 10 R1/4″
3148 10 17 10 R3/8″
3148 10 21 10 R1/2″
3148 12 17 12 R3/8″
3148 12 21 12 R1/2″
Model Ø D1 (mm) Ø D1 (mm)
3104 04 00 4 4
3104 06 00 6 6
3104 08 00 8 8
3104 10 00 10 10
3104 12 00 12 12
3104 14 00 14 14
3104 04 06 4 6
3104 06 04 6 4
3104 06 08 6 8
3104 08 06 8 6
3104 08 10 8 10
3104 10 08 10 8
3104 10 12 10 12
3104 12 10 12 10
3140 ข้อต่อสามทางตัว Y แบบท่อลม 3804 ข้อต่อสามทางสแตนเลส แบบท่อลม

Model Ø D1 (mm) Ø D2 (mm)
3140 04 00 4 4
3140 06 00 6 6
3140 08 00 8 8
3140 10 00 10 10
3140 12 00 12 12
3140 04 06 4 6
3140 06 08 6 8
3140 08 10 8 10
3140 10 12 10 12
Model            Ø (mm)
3804 04 00 4
3804 06 00 6
3804 08 00 8
3804 10 00 10
3804 12 00 12
0145 ข้อต่อเกลียวในสามทาง เกลียว BSPP
Model Port size 1 Port size 2
0145 10 10 G1/8″ G1/8″
0145 13 13 G1/4″ G1/4″
0145 17 17 G1/4″ G1/8″
0145 21 21 G1/4″ G3/8″
